BeitragThema: Ständer für Karosserie   Ständer für Karosserie EmptyFr Jan 22, 2016 1:24 pm

Hallo, Leute
Ich habe mir eine 2te Karosserie gekauft, da ich nur einen Wagen habe würde die 2te Karo nur doof rumliegen.
Deswegen habe ich mir einen "Ständer gebaut"

Ständer für Karosserie 20160110
Ständer für Karosserie 20160111
Ständer für Karosserie 20160112

Wenn jmd inspiriert wurde, ihr braucht:
1x dicke Pappe (meins von einem Brettspiel) oder dünnes Holz, wie es zB für die Rückwand an einem Kleiderschrank verwendet wird oder zb Carbon falls es besonders edel sein soll
1x Gewindestange M4 (Edelstahl = 3€ Globus Baumarkt)
1x Schachtel mit Scheiben und Muttern M4 20 Stk ( 1,2 € Globus Baumarkt)
1x Schachtel mit Imbusschrauben M4, mit >26mm Gewinde (3€ Globus Baumarkt)
1x ein Rohrprofil mit einer "Nase" siehe Bilder (Alu 3€ Globus BAumarkt)
1x Draht 2,9mm Kupfer ( 2€ Globus Baumarkt)
2x Gummischlauch oder ähnliches als Kratzschutz (ich hab Gummigriffe vom Kugelshreiber abgezogen)

Naturlich Werkzeug aber nichts spezieles, Handsäge für Metal, Zange, Metalbohrer, Pfeile

Ich denke man kann in etwa auf den Bildern erkennen was zu tun ist, hier kurze Liste.

-Pappe auf die Maße zuschneiden (am besten vorher immer mit Pappe arbeiten und sie zb als Schablone für andre Werkstoffe benutzen)
- Rohrprofil zuschneiden und 4 Löcher für die Schrauben bohren
-Gewindestange zuschneiden. ACHTUNG vorher eine Mutter draufschrauben, weil nach dem sägen die gewindegänge sich verbiegen können, diese Müssen mit der aufgeschraubten Mutter "freigedreht" werden
- Stange zuschneiden und mit einer Zange zu einem Bügel biegen
- Gummischlauch übder die Stange ziehen
- Alles verschrauben
- die Höhe des Bügels kann über das Gewinde der Imbussschraube verstellt werden
- in die Vetrine stellen

So sieht es mit meinem Wagen aus
Ständer für Karosserie C6_112

Für weitere Tipps usw bin ich dankbar
Nach oben Nach unten
J-Race
Modellbau Examiniert
Modellbau Examiniert
J-Race

Auszeichnung : Bronze

Männlich Deutschland

VIP
Alter : 23
Anzahl der Beiträge : 161
Positive Bewertung : 22
Anmeldedatum : 26.08.14
Ort : Zeutern

RC Punkte RC Punkte : 8902
Diamanten Diamanten : 10 Diamanten

luecke Ständer für Karosserie Blue-l10

Ständer für Karosserie Empty
BeitragThema: Re: Ständer für Karosserie   Ständer für Karosserie EmptyFr Jan 22, 2016 5:08 pm

hey nice sowas hab ich mir auch schon überlegt zu bauen!

mfG J-Race
Nach oben Nach unten
Cool Brain
RC Assistent
RC  Assistent
Cool Brain

Auszeichnung : Bronze

Männlich EUROPA

VIP
Alter : 37
Anzahl der Beiträge : 108
Positive Bewertung : 9
Anmeldedatum : 24.11.13
Ort : Barsinghausen

RC Punkte RC Punkte : 4976
Diamanten Diamanten : 5 Diamanten

luecke Ständer für Karosserie Blue-l10

Ständer für Karosserie Empty
BeitragThema: Re: Ständer für Karosserie   Ständer für Karosserie EmptyFr Jan 22, 2016 6:23 pm


finde ich auch super Good
Nach oben Nach unten
3D-Hamster
RC Assistent
RC  Assistent
3D-Hamster

Auszeichnung : STAR & Bronze

Männlich Deutschland

VIP
Alter : 33
Anzahl der Beiträge : 111
Positive Bewertung : 17
Anmeldedatum : 20.12.15
Ort : NRW

RC Punkte RC Punkte : 6339
Diamanten Diamanten : 5 Diamanten

luecke Ständer für Karosserie Blue-l10

Ständer für Karosserie Empty
BeitragThema: Re: Ständer für Karosserie   Ständer für Karosserie EmptySa Jan 23, 2016 9:51 pm

Danke euch x)
Nach oben Nach unten
rolltreppe RC
RC Freak
RC Freak
rolltreppe RC

Männlich Deutschland

Alter : 35
Anzahl der Beiträge : 16
Positive Bewertung : 2
Anmeldedatum : 29.12.15
Ort : Essen

RC Punkte RC Punkte : 3046
Diamanten Diamanten : 5 Diamanten

luecke Ständer für Karosserie Blue-l10

Ständer für Karosserie Empty
BeitragThema: Re: Ständer für Karosserie   Ständer für Karosserie EmptySo Jan 24, 2016 7:30 am

Super Idee.
Nach oben Nach unten
Tosty
RC Freak
RC Freak
Tosty

Männlich Deutschland

Alter : 32
Anzahl der Beiträge : 13
Positive Bewertung : 2
Anmeldedatum : 24.01.16
Ort : Nordhorn

RC Punkte RC Punkte : 3017
Diamanten Diamanten : 10 Diamanten

luecke Ständer für Karosserie Blue-l10

Ständer für Karosserie Empty
BeitragThema: Re: Ständer für Karosserie   Ständer für Karosserie EmptyMi Jan 27, 2016 10:31 pm

Moin. Hab da auch eine Idee für einen Karo Halter.
Stehle morgen eine Zeichnungen rein von meiner Idee. Würde mich dan auf Feedback freuen.

Gruß Thomas
Nach oben Nach unten
3D-Hamster
RC Assistent
RC  Assistent
3D-Hamster

Auszeichnung : STAR & Bronze

Männlich Deutschland

VIP
Alter : 33
Anzahl der Beiträge : 111
Positive Bewertung : 17
Anmeldedatum : 20.12.15
Ort : NRW

RC Punkte RC Punkte : 6339
Diamanten Diamanten : 5 Diamanten

luecke Ständer für Karosserie Blue-l10

Ständer für Karosserie Empty
BeitragThema: Re: Ständer für Karosserie   Ständer für Karosserie EmptyDo Jan 28, 2016 12:29 pm

Bin schon gespannt, es lässt sich ja immer etwas verbessern. Vielleicht hast du ja auch eine viel bessere Idee. Ich freue mich schon rock
Nach oben Nach unten
Tosty
RC Freak
RC Freak
Tosty

Männlich Deutschland

Alter : 32
Anzahl der Beiträge : 13
Positive Bewertung : 2
Anmeldedatum : 24.01.16
Ort : Nordhorn

RC Punkte RC Punkte : 3017
Diamanten Diamanten : 10 Diamanten

luecke Ständer für Karosserie Blue-l10

Ständer für Karosserie Empty
BeitragThema: Karo Halter   Ständer für Karosserie EmptyDo Jan 28, 2016 10:33 pm

So,

habe da zwei kleine Zeichnungen angefertigt. bin für Verbesserung Vorschläge offen. Prototyp wird die tage angefertigt.

Gruß ThomasStänder für Karosserie 2016-013
Ständer für Karosserie 2016-014

Ps. -Sturz einstellbar
    -Breite einstellbar
   -Karo Formen variabel einstellbar durch die M6 schrauben
Nach oben Nach unten
3D-Hamster
RC Assistent
RC  Assistent
3D-Hamster

Auszeichnung : STAR & Bronze

Männlich Deutschland

VIP
Alter : 33
Anzahl der Beiträge : 111
Positive Bewertung : 17
Anmeldedatum : 20.12.15
Ort : NRW

RC Punkte RC Punkte : 6339
Diamanten Diamanten : 5 Diamanten

luecke Ständer für Karosserie Blue-l10

Ständer für Karosserie Empty
BeitragThema: Re: Ständer für Karosserie   Ständer für Karosserie EmptyDo Jan 28, 2016 11:47 pm

Als technischer Zeichner kann ich nur sagen super saubere Zeichnungen!

Und die verstellbarkeit ist auch klasse, habe bei einer 200er Karosserie erst das Problem bei mir bemerkt.

Sonst finde ich deine Idee super, bin schon auf die Umsetzung gespannt.

Hast Du schon eine Vorstellung welche Materialien Du verwenden möchtest? Hast Du eine fräse oder wie willst Du Material bei den radtragern wegnehmen?

Ich wollte anfangs einen lenkeinschlag simulieren, weil ich finde die Wagen kommen so besser rüber, ich bin aber auf keine vernünftige Lösung gekommen. Evtl hast Du eine Idee?

Mfg Hamster
Nach oben Nach unten
Tosty
RC Freak
RC Freak
Tosty

Männlich Deutschland

Alter : 32
Anzahl der Beiträge : 13
Positive Bewertung : 2
Anmeldedatum : 24.01.16
Ort : Nordhorn

RC Punkte RC Punkte : 3017
Diamanten Diamanten : 10 Diamanten

luecke Ständer für Karosserie Blue-l10

Ständer für Karosserie Empty
BeitragThema: Re: Ständer für Karosserie   Ständer für Karosserie EmptySa Jan 30, 2016 3:24 am

Moin

Mit den Lenkeimschlag habe ich schon eine Idee , wo sogar ein Sturz mit drin wäre. Werde das im Laufe des Wochen Ende mal Zeichen und dan stehle ich das hier rein. Prototyp verschiebt sich auf nächstes Wochenende da ich nicht an das Werkzeug komme dieses Wochenende .

Gruß
Thomas
Nach oben Nach unten
Tosty
RC Freak
RC Freak
Tosty

Männlich Deutschland

Alter : 32
Anzahl der Beiträge : 13
Positive Bewertung : 2
Anmeldedatum : 24.01.16
Ort : Nordhorn

RC Punkte RC Punkte : 3017
Diamanten Diamanten : 10 Diamanten

luecke Ständer für Karosserie Blue-l10

Ständer für Karosserie Empty
BeitragThema: Mit Lenkeinschlag    Ständer für Karosserie EmptySa Jan 30, 2016 2:48 pm

Moin

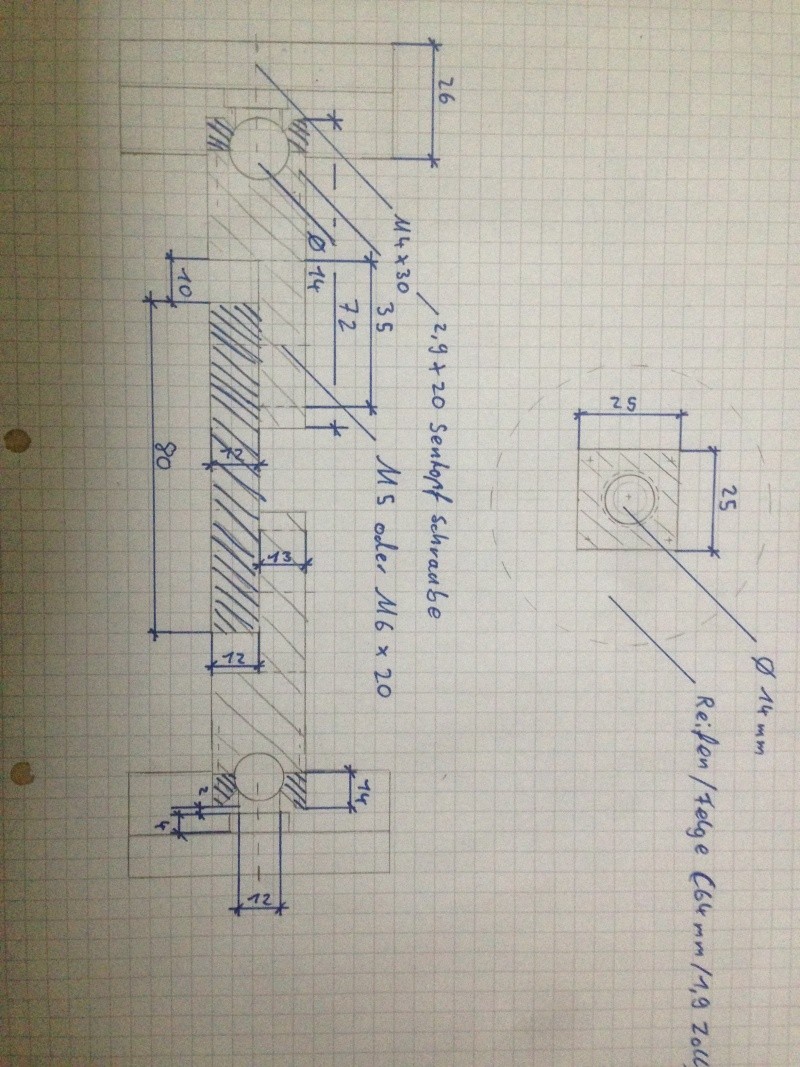

Ständer für Karosserie 2016-015

Wäre so meine Idee

Gruß
Thomas
Nach oben Nach unten
3D-Hamster
RC Assistent
RC  Assistent
3D-Hamster

Auszeichnung : STAR & Bronze

Männlich Deutschland

VIP
Alter : 33
Anzahl der Beiträge : 111
Positive Bewertung : 17
Anmeldedatum : 20.12.15
Ort : NRW

RC Punkte RC Punkte : 6339
Diamanten Diamanten : 5 Diamanten

luecke Ständer für Karosserie Blue-l10

Ständer für Karosserie Empty
BeitragThema: Re: Ständer für Karosserie   Ständer für Karosserie EmptySa Jan 30, 2016 9:33 pm

Hi, bist ja sehr fleißig Thomas.
Dies mal verstehe ich es nicht ganz, soll es eine Art Kugelgelenk für die Lenkung sein?
Wenn ja, ich stelle mir die Umsetzung schwer vor, aber kritisieren kann jeder,
Ich werde morgen auch etwas ausdenken und posten
Nach oben Nach unten
Tosty
RC Freak
RC Freak
Tosty

Männlich Deutschland

Alter : 32
Anzahl der Beiträge : 13
Positive Bewertung : 2
Anmeldedatum : 24.01.16
Ort : Nordhorn

RC Punkte RC Punkte : 3017
Diamanten Diamanten : 10 Diamanten

luecke Ständer für Karosserie Blue-l10

Ständer für Karosserie Empty
BeitragThema: Re: Ständer für Karosserie   Ständer für Karosserie EmptySa Jan 30, 2016 11:16 pm

Moin
Ja es soll eine art Kugellager sein.
Eigentlich gut verständlich wen man die Zeichnung versteht . Habe mich da warscheinlich auch verzeichnet bei der Schraffierung .
Habe da mir aber schon eine einfachere Methode ausgedacht die aus Alu wäre.
Bin gespant was deine Ideen sind. Vllt. Kann man aus beiden Ideen eine gute raus holen ;)

Gruß
Thomas
Nach oben Nach unten
3D-Hamster
RC Assistent
RC  Assistent
3D-Hamster

Auszeichnung : STAR & Bronze

Männlich Deutschland

VIP
Alter : 33
Anzahl der Beiträge : 111
Positive Bewertung : 17
Anmeldedatum : 20.12.15
Ort : NRW

RC Punkte RC Punkte : 6339
Diamanten Diamanten : 5 Diamanten

luecke Ständer für Karosserie Blue-l10

Ständer für Karosserie Empty
BeitragThema: Meine Variante   Ständer für Karosserie EmptyMo Feb 01, 2016 2:26 am

Hi Thomas, mit etwas Verspätung meine "lenkbare" Variante
Ich habe jetzt freihändig und ohne maße die linke Seite skizziert, alle 4 Radaufnahmen sehen fast gleich aus, bei der hinteren  Achse kann man zb auf den Stab verzichten und den "C-Hub" mit Muttern gegen die Bewegung fixieren.

Ständer für Karosserie Plattf11


Ich habe auch diesmal versucht Materialien und Arbeitsschritten, welche mit möglichst einfachen Werkzeugen durchführbar sind, zu arbeiten.
Deswegen wieder Alu für tragende Teile (ca. 1mm), ist prima mit Hammer und einem Brett zu biegen oh man (ich hab so gut wie nichts anderes zuhause  Cool  )
und Pressholzplatte ca. 3-5mm für den Unterboden, auf jedem Schrotthaufen zu finden

Was ich jetzt vergessen habe ist deine coole Idee mit der Spurbreitenanpassung, aber würde hier auch mit langlöchern (oder mehreren Löcher nebeneinander) funktionieren.

Was hälst du davon?

Mfg der Hamster
Nach oben Nach unten
Tosty
RC Freak
RC Freak
Tosty

Männlich Deutschland

Alter : 32
Anzahl der Beiträge : 13
Positive Bewertung : 2
Anmeldedatum : 24.01.16
Ort : Nordhorn

RC Punkte RC Punkte : 3017
Diamanten Diamanten : 10 Diamanten

luecke Ständer für Karosserie Blue-l10

Ständer für Karosserie Empty
BeitragThema: Karo Halter   Ständer für Karosserie EmptyMo Feb 01, 2016 8:38 pm

Moin

Super Idee. Die synchron Draht muss noch mal überdenkt werden,
sonst find ich das gut.

Gruß
Thomas
Nach oben Nach unten
Nico96
New Member
New Member
Nico96

Männlich Deutschland

Alter : 27
Anzahl der Beiträge : 4
Positive Bewertung : 0
Anmeldedatum : 23.04.16
Ort : Grasdorf

RC Punkte RC Punkte : 2908
Diamanten Diamanten : 5 Diamanten

luecke Ständer für Karosserie Blue-l10

Ständer für Karosserie Empty
BeitragThema: Re: Ständer für Karosserie   Ständer für Karosserie EmptySo Apr 24, 2016 5:30 pm

Die Arbeit hat, sich gelohnt und sieht sehr gut aus. .. Good
Nach oben Nach unten
Brainstorm
Designer of Experience
Designer of Experience
Brainstorm

Auszeichnung : Designer

Männlich Deutschland

VIP
Alter : 35
Anzahl der Beiträge : 279
Positive Bewertung : 34
Anmeldedatum : 03.10.13
Ort : Berlin & Empelde

RC Punkte RC Punkte : 5472
Diamanten Diamanten : 20 Diamanten

luecke Ständer für Karosserie Blue-l10

Ständer für Karosserie Empty
BeitragThema: Re: Ständer für Karosserie   Ständer für Karosserie EmptyMo Apr 25, 2016 7:17 pm

Daumen hoch Good
Nach oben Nach unten
3D-Hamster
RC Assistent
RC  Assistent
3D-Hamster

Auszeichnung : STAR & Bronze

Männlich Deutschland

VIP
Alter : 33
Anzahl der Beiträge : 111
Positive Bewertung : 17
Anmeldedatum : 20.12.15
Ort : NRW

RC Punkte RC Punkte : 6339
Diamanten Diamanten : 5 Diamanten

luecke Ständer für Karosserie Blue-l10

Ständer für Karosserie Empty
BeitragThema: Re: Ständer für Karosserie   Ständer für Karosserie EmptyDi Apr 26, 2016 1:04 pm

Hallo zusammen, danke euch

Ich habe vor paar Wochen auch meine lenkbare Variante umgesetzt, hier paar Bilder:

Ständer für Karosserie <a href=Ständer für Karosserie 20160410

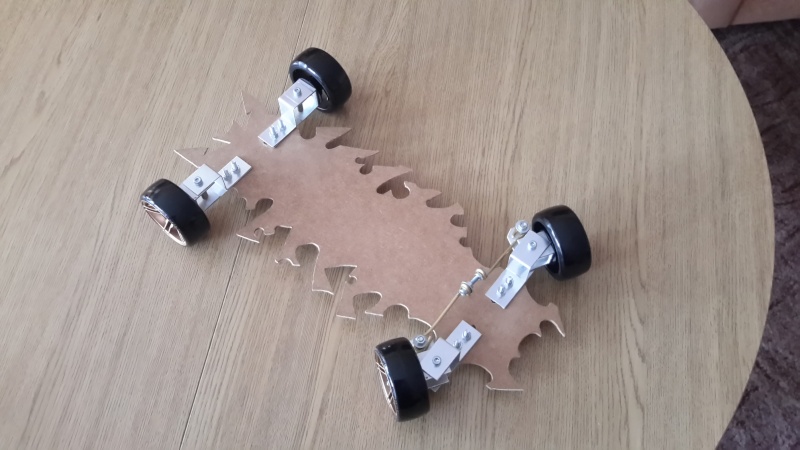

Ich wollte die Bodenplatte aggresive gestalten, das ist dabei rausgekommen  Peinlich . Erinnert mich an einen Tausendfüssler  Cool

Ständer für Karosserie <a href=Ständer für Karosserie 20160416" />

Ständer für Karosserie <a href=Ständer für Karosserie 20160415" />

Momentan habe ich nur eine Karo, deswegen hier ohne Karohalter, steht nur auf den Reifen:


Ständer für Karosserie <a href=Ständer für Karosserie 20160418" />

Ständer für Karosserie <a href=Ständer für Karosserie 20160417" />


Mfg
Nach oben Nach unten
D_racer
RC Süchtling
RC Süchtling
D_racer

Männlich Deutschland

Alter : 37
Anzahl der Beiträge : 34
Positive Bewertung : 7
Anmeldedatum : 13.10.15
Ort : Flensburg

RC Punkte RC Punkte : 6175
Diamanten Diamanten : 5 Diamanten

luecke Ständer für Karosserie Blue-l10

Ständer für Karosserie Empty
BeitragThema: Re: Ständer für Karosserie   Ständer für Karosserie EmptyDi Apr 26, 2016 6:07 pm

Gute arbeit Good finde es eine gute ideen mit der Karo hallterung für die Vitrinen.
Nach oben Nach unten
Tobi
Modellbau Meister
Modellbau Meister
Tobi

Auszeichnung : Ständer für Karosserie Standa11

Männlich Deutschland

VIP
Alter : 24
Anzahl der Beiträge : 340
Positive Bewertung : 39
Anmeldedatum : 11.10.14
Ort : Nossen im Herzen von Sachsen

RC Punkte RC Punkte : 8512
Diamanten Diamanten : 15 Diamanten

luecke Ständer für Karosserie Blue-l10

Ständer für Karosserie Empty
BeitragThema: Re: Ständer für Karosserie   Ständer für Karosserie EmptyDi Apr 26, 2016 6:16 pm

Coole Sache Good
Der "Tausendfüßlerlook" sieht auch fetzig aus.
Ich muss mal sehen, ob sich sowas auch für Offroader umsetzen lässt schriftsteller Evtl. auch ohne Lenkung, Sturz, etc..
Wenn jemand da schon eine Idee hat, dann gerne her damit lach1
Gruß Tobi

PS: Wenn von mir mal eine Zeichnung kommen sollte , dürft ihr nicht zu viel erwarten, da ich eher der bin, der experimentiert boom
Nach oben Nach unten
3D-Hamster
RC Assistent
RC  Assistent
3D-Hamster

Auszeichnung : STAR & Bronze

Männlich Deutschland

VIP
Alter : 33
Anzahl der Beiträge : 111
Positive Bewertung : 17
Anmeldedatum : 20.12.15
Ort : NRW

RC Punkte RC Punkte : 6339
Diamanten Diamanten : 5 Diamanten

luecke Ständer für Karosserie Blue-l10

Ständer für Karosserie Empty
BeitragThema: Re: Ständer für Karosserie   Ständer für Karosserie EmptyDi Apr 26, 2016 6:54 pm

Danke euch , ich habe auch gemerkt Zeichnung hin oder her, probieren geht über studieren, man muss einfach mal anfangen und dann klappt es iwie :)
Nach oben Nach unten
Gesponserte Inhalte




Ständer für Karosserie Empty
BeitragThema: Re: Ständer für Karosserie   Ständer für Karosserie Empty

Nach oben Nach unten


Ständer für Karosserie

Vorheriges Thema anzeigen Nächstes Thema anzeigen Nach oben
Seite 1 von 1

 Ähnliche Themen

-
» OPC karosserie
» Karosserie 1:10
» Karosserie abkleben
» Karosserie BMW
» Karosserie

Befugnisse in diesem ForumSie können in diesem Forum nicht antworten
RC CHRIS Modellbau Forum Portal ::  RC Modellbau  :: Karosserie & Optik Tuning-
